真空壓力浸漆設備：變壓器與電抗器絕緣強化的精密系統

真空壓力浸漆（VPI）設備是變壓器和電抗器制造的核心工藝裝備，通過真空抽氣、壓力浸漬和高溫固化，使絕緣漆深度滲透繞組，形成無氣隙、高強度的絕緣防護層，直接提升設備的電氣性能和運行可靠性。

核心系統組成

1. 浸漆罐：高強度密封容器，可承受-0.1MPa至0.8MPa壓力波動，確保變壓器繞組和電抗器線圈在真空和加壓環境下充分浸漆。

2. 真空系統：多級真空泵組（機械泵+羅茨泵）快速抽至5Pa以下，徹底排除絕緣紙、層壓板等材料中的空氣和水分。

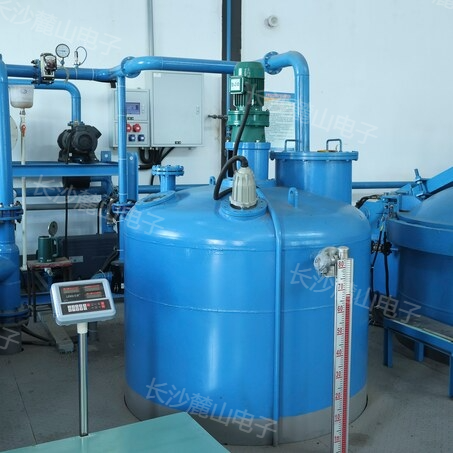

3. 儲漆系統：恒溫?cái)嚢鑳?chǔ)漆罐（控溫±2℃）搭配10μm精密過濾器，保持環氧樹脂或聚酯漆的黏度穩定，避免堵塞繞組間隙。

4. 加壓系統：采用干燥氮?dú)饧訅海?.4-0.6MPa），確保漆液完全填充變壓器層間絕緣和電抗器導體的微孔。

5. 智能控制：PLC自動調節真空度、壓力及溫度曲線，適配不同規格變壓器和電抗器的工藝需求。









工藝流程

1. 預干燥：105℃預烘變壓器繞組/電抗器線圈，去除絕緣材料吸附水分；

2. 抽真空：≤5Pa高真空環境維持1-2小時，抽出層間殘留氣體；

3. 注漆加壓：負壓注入絕緣漆后加壓滲透，確保漆液直達導體與絕緣紙界面；

4. 固化成型：梯度升溫（80℃→120℃→150℃）固化，形成致密無缺陷的絕緣體系。




技術優勢

在電氣性能方面，真空壓力浸漆工藝使變壓器繞組層間耐壓強度提高40%以上，局部放電量嚴格控制在3pC以下（符合IEC 60076標準）。對于電抗器產品，該工藝使線圈匝間絕緣電阻提升50%，有效抑制高頻振動導致的絕緣劣化。

機械強度方面，經VPI處理的變壓器繞組抗短路能力提升30%，能夠更好地耐受突發短路電流沖擊。環氧樹脂固化后的電抗器線圈整體性顯著增強，有效減少運行時電磁力引發的結構變形。

在環境適應性方面，VPI工藝使絕緣層防潮性能提升5倍（濕度95%條件下），特別適用于濕熱地區。固化后的漆膜耐溫等級達H級（180℃），保障變壓器在過載工況下的絕緣穩定性。該設備通過嚴格的耐壓、溫升及老化測試驗證，確保產品壽命超30年。

該設備專為高壓變壓器、干式電抗器等設計，通過嚴格的耐壓測試、溫升試驗及加速老化驗證，確保產品使用壽命超過30年。真空壓力浸漆技術已成為提升電力設備可靠性的關鍵工藝保障，在智能電網建設和設備升級改造中發揮著不可替代的作用。
