潮濕環境下如何恢復變壓器受潮絕緣？

—熱油循環與真空干燥工藝深度對比

潮濕環境是變壓器絕緣系統的大敵。水分侵入絕緣紙板和絕緣油后，會顯著降低其電氣強度與機械性能，引發局部放電甚至絕緣擊穿事故。當發現變壓器絕緣電阻下降、介質損耗因數升高時，高效、可靠的干燥處理是恢復設備安全運行的關鍵。本文將詳細對比兩種主流的干燥技術：熱油循環與真空干燥，解析其原理、特點與適用場景，幫助您做出明智選擇。

1.精準診斷：確認絕緣受潮程度是第一步

在實施干燥前，準確診斷絕緣受潮狀態與程度至關重要，這決定了干燥工藝的選擇與參數設定。

● 核心診斷參數與標準：

–絕緣電阻(IR)與極化指數(PI)：測量繞組間及繞組對地的絕緣電阻是最基礎、最快速的檢測手段（通常使用2500V或5000V兆歐表）。根據IEEE 43標準，極化指數（PI = R10min / R1min）更能有效排除溫度影響，判斷絕緣實際狀況。PI值小于2.0通常被視為絕緣受潮或劣化的明確警示信號。

–介質損耗因數(Tanδ)與電容：使用西林電橋或現代自動介損測試儀測量。水分會顯著增大纖維素絕緣的Tanδ值（通常超過0.5%即需關注，超過1%則可能嚴重受潮）。同時監測電容變化有助于判斷水分均勻性或局部缺陷。

–油中含水量：依據IEC 60422或ASTM D1533標準，通過卡爾·費休庫侖法精確測定絕緣油中水分含量（ppm級別）。雖然油中水分不能完全代表固體絕緣含水，但二者存在動態平衡關系，油中水分超標（如>25ppm）是絕緣系統整體受潮的重要指標。

–油擊穿電壓(BDV)：純凈干燥油具有極高的擊穿電壓（>60kV）。水分、雜質會顯著降低BDV值（<30kV通常警示受潮或污染）。測試按IEC 60156或ASTM D1816進行。

表1：變壓器絕緣狀態關鍵診斷參數與參考閾值

● 診斷結果的指導意義：綜合上述參數，可判斷受 潮是輕微表層問題還是深層滲透。輕度受潮（如僅油含水量超標，PI接近2）可能適用熱油循環；中度至重度受潮（PI顯著<2， Tanδ顯著升高）則強烈推薦真空干燥。

2.熱油循環干燥：原理與深度解析

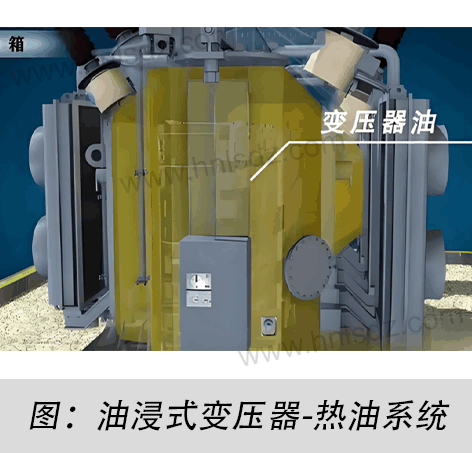

● 原理：利用加熱至65-85°C的干燥、低含水量的絕 緣油（通常來自油處理車），在變壓器油箱內持續循環流動。熱的干燥油與受潮的固體絕緣（紙板、紙筒、繞組導線絕緣）接觸，通過傳導和對流傳熱，將熱量傳遞給固體絕緣，促使內部水分升溫、吸收能量。     由于干燥油的水分活度遠低于受潮絕緣，兩者之間存在顯著的水分濃度梯度差。在這個梯度差的驅動下，絕緣紙板內部的水分子會自發地從高濃度區域（紙板內部）向低濃度區域（循環的熱油）遷移擴散。遷移出的水分被流動的油帶走，進入外部真空濾油機進行處理（加熱、抽真空、精密過濾），去除水分和雜質后，干燥潔凈的油再次被泵入變壓器內循環。

● 優勢：

?操作相對簡便、設備易得：主要依賴常規的真空濾油機（帶加熱功能）和循環管路，技術門檻較低，現場實施便捷。

?施工風險較低：整個處理過程通常在變壓器額定油溫以下進行（<85°C），內部電磁線等關鍵部件承受的熱應力較小，引起絕緣老化的風險可控。

?經濟性突出：不需要大型真空罐或復雜專用設備，工時和租賃成本通常顯著低于真空干燥。

● 局限性：

?干燥效率瓶頸：水分移除速度受限于其在固體絕緣內部的擴散速率。油流主要在絕緣表面起作用，對于繞組深層、墊塊密集區、厚紙板內部的水分，擴散路徑長且阻力大，干燥速度慢且可能不徹底，尤其難以處理深層受潮。

?處理周期長：要達到理想效果（特別是固體絕緣深層干燥），通常需要數日甚至數周不間斷循環，對停電時間要求高。

?依賴油質與處理能力：循環油的干燥度、處理設備的除水能力直接影響最終效果。油本身的劣化或處理效率不足會成為瓶頸。

● 適用場景：輕度受潮（如油中水分偏高但固體絕緣狀態尚可）、預防性維護干燥、大型變壓器現場油務處理時順帶進行的輕度干燥、作為真空干燥后的補充干燥手段。

3.真空干燥工藝：原理與深度解析

● 原理: 真空干燥是一個分階段的物理過程，核心在于降低沸點與促進擴散：

- 預加熱階段：通過熱油循環或繞組通入低壓電流（熱風輔助較少用），緩慢、均勻地將變壓器器身（繞組和絕緣件）加熱到目標溫度（通常90-110°C）。此階段核心目的是為絕緣內的水分提供足夠的汽化潛熱并降低粘度，而非大量移除水分。均勻加熱對防止局部過熱損傷絕緣至關重要。

- 真空脫水階段（核心）：在維持溫度的同時，對變壓器油箱內部施加并維持高真空度（通常要求絕對壓力低于100 Pa，甚至低至10 Pa以下）。真空環境的建立，使水的沸點發生顯著下降。

沸點下降的科學依據：
飽和蒸氣壓P與溫度T的關系可近似表示為：

ln(P) ≈ A - B/T

(其中A, B是物質常數)。
真空下環境壓力P_env降低，要達到P_sat = P_env，對應的沸騰溫度T_boil必然低于常壓沸點。例如：

–常壓下（101.3 kPa），水沸點=100°C.

–絕對壓力1 kPa下，水沸點≈7°C.

–絕對壓力0.1 kPa（100 Pa）下，水沸點≈-20°C.

這意味著，在90°C的器身溫度和100 Pa的高真空下，絕緣紙板孔隙和油膜中的液態水將劇烈沸騰，轉化為水蒸氣。更重要的是，水分在固體絕緣內部的遷移方式不再是緩慢的液態擴散，而是蒸汽快速擴散與滲透流并存。

強大的真空壓力差（油箱內超低壓 vs 絕緣內部接近常壓）驅動水蒸氣從絕緣深處快速流向油箱空間。真空泵持續抽走這些水蒸氣，維持油箱內低水汽分壓，形成持續的驅動力。此階段移除的水分占總移除量的絕大部分，速度遠超熱油循環。

● 優勢：

?干燥深度與徹底性：能高效移除深層、厚實絕緣中的水分，最終含水量可降至0.5%甚至更低（出廠水平），顯著恢復絕緣電氣強度（>90%）和機械強度。

?干燥速度顯著提升：在理想?yún)?shù)（溫度、真空度）下，完成深度干燥的時間通常只需幾天到一周，遠快于熱油循環處理深層受潮所需的時間。

?效果可量化保障：通過監測冷凝器中的凝水量、真空度變化率（泄漏率+出氣率）、終點判斷準則（冷凝器連續數小時無水且真空度穩定）能客觀評估干燥終點。

● 局限性：

?設備與技術門檻高：需要大型高抽速真空泵組（旋片泵+羅茨泵）、精密真空測量系統、強效冷凝器、高功率加熱系統、嚴密的法蘭密封等。對操作人員的技術水平和經驗要求高。

?成本投入大：設備租賃或購置成本高，工時費用通常也更高。

?工藝控制要求嚴苛：加熱不均勻可能導致局部過熱損傷絕緣（熱點風險）；真空度不足或抽速不夠會極大影響效率；密封不良會導致空氣和水分持續滲入，前功盡棄。需要嚴格的流程監控。

?安全風險增加：高溫和高真空環境對變壓器油箱結構強度（防失穩）和密封性是考驗。

表2：熱油循環干燥與真空干燥工藝核心特性對比

4.如何明智選擇干燥方案？

決策的核心在于對絕緣受潮嚴重程度的準確診斷和現場條件評估：

● 優先考慮真空干燥的場景：

–診斷明確為中重度受潮：PI值顯著低于2.0， Tanδ值遠高于正常值（如>1%），油中水分極高且伴隨固體絕緣指標劣化。

–大型電力變壓器或關鍵設備：對絕緣性能恢復要求極高，需要確保長期運行可靠性，承受不起因干燥不徹底導致的后續故障。

–計劃性大修或新安裝：作為標準大修流程的一部分，確保絕緣狀態恢復如新。

–設備已嚴重進水或長期暴露在高濕環境：水分已深度滲透絕緣結構。

● 熱油循環可作為選項的場景：

–輕度受潮且停電時間寬裕：僅油指標劣化，固體絕緣PI接近2.0且Tanδ輕微升高，現場有充足時間進行較長時間處理。

–作為真空干燥后的補充：在完成真空干燥并注油后，進行一段時間熱油循環，有助于進一步平衡油紙水分，并去除注油過程中可能引入的微量水分或氣體。

–資源受限或現場無法實施真空干燥：缺乏真空設備或場地條件不允許。

重要提示：無論選擇哪種方法，專業人員的全程監督、嚴格的過程參數控制和終點判定至關重要。 錯誤的溫度設定、真空泄漏、過早結束干燥都會導致處理失敗，甚至損壞設備。選擇具備資質和豐富經驗的工程服務商是成功的關鍵保障。

結論：精準診斷驅動最優決策

潮濕環境對變壓器絕緣的危害不容忽視。選擇熱油循環還是真空干燥，根本取決于絕緣受潮的深度與嚴重性。熱油循環憑借操作簡便、風險較低的特點，是處理輕度受潮或進行預防性維護的實用方案。而對于中重度受潮或需要恢復出廠絕緣水平的場景，真空干燥則是無可替代的黃金標準，其基于物理定律（沸點降低、壓力梯度擴散）的高效深度除濕能力，能最大程度保障變壓器的長期安全運行可靠性。

當面臨絕緣受潮挑戰時，務必進行全面的診斷測試（IR/PI, Tanδ, 油含水量等），依據客觀數據評估受潮程度。咨詢專業的變壓器服務工程師，結合您的設備狀態、現場條件和預算，選擇最科學、最可靠的干燥再生方案，為您的電力資產保駕護航。
