鐵芯氣隙測量技術的演進

—從塞尺到激光三維掃描的精度提升

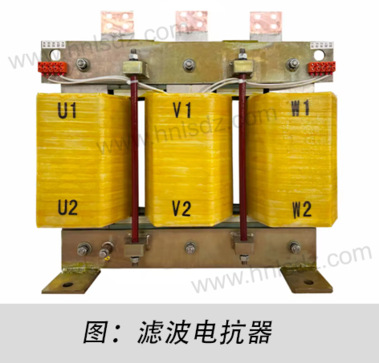

變壓器與電抗器的卓越性能建立在一個肉眼無法精確掌控的微觀維度上—硅鋼疊片間的氣隙精度。作為電磁能量轉換的心臟，鐵芯氣隙的微觀尺寸與分布均勻性，是決定設備效率、噪音、溫升乃至使用壽命的關鍵物理參數。全球能源轉型浪潮下，各國能效法規（如歐盟Ecodesign、美國DOE、中國GB-20052）持續加碼，對變壓器損耗與噪音的要求日趨嚴苛，驅動著鐵芯氣隙測量技術從經驗判斷走向精密數字化。本文將系統解析這一演進歷程，揭示精度提升背后的技術邏輯與產業價值。

1.技術演進的底層邏輯：為何氣隙測量精度牽一發而動全身？

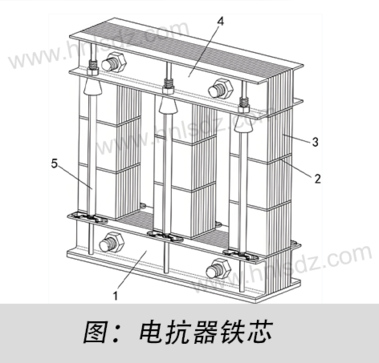

當交變電流穿過變壓器繞組時，鐵芯內部產生磁通。理想狀態下，磁通應完全在導磁性能優異的硅鋼片內閉合流動。然而，現實中的鐵芯由成千上萬張硅鋼片疊積而成，片間存在不可避免的微觀氣隙。

這些氣隙雖然微小，卻破壞了磁路的均勻性。磁通流經氣隙時，磁阻急劇增大（空氣磁阻遠高于硅鋼片），部分磁通被迫“繞道而行”，產生漏磁。漏磁不僅降低能量傳輸效率（增加空載損耗），更會在金屬結構件中誘發渦流，導致局部過熱和異常振動噪音。

氣隙的測量誤差直接導致不可控的磁路性能波動。對于高頻變壓器、大容量電抗器等追求極致性能的設備，精確控制氣隙尺寸已成為設計和制造的關鍵壁壘。

2.技術演進之路：從經驗摸索到數字賦能

● 機械接觸時代：手動塞尺與千分尺的局限

（1）方法本質：依賴操作者的手感與經驗，將具有固定厚度的塞尺薄片插入疊片間隙，或用夾具配合千分尺進行點接觸測量。這是全球范圍內沿用數十年的基礎方法。

（2）精度瓶頸與因果解析：

表面狀態干擾：硅鋼片邊緣的毛刺、微小翹曲或絕緣涂層不均勻，導致塞尺或測頭無法接觸到真實的疊片基準面。測得的數值往往大于實際有效氣隙。

接觸壓力影響：塞尺插入的力度或千分尺的測量壓力直接影響測量結果。壓力過大會壓縮疊片，讀數偏??；壓力過小則接觸不良，讀數偏大且不穩定。

代表性不足：僅能測量邊緣或少數幾個手動可達的點位，無法反映整個鐵芯截面（尤其是內部區域）氣隙的真實分布狀態。對于大型鐵芯，采樣點不足導致統計偏差極大。

（3）影響后果：設計裕度被迫放大以覆蓋測量不確定性，設備體積和材料成本上升。產品性能（如損耗、噪音）批次間差異顯著。

● 光學非接觸初探：激光位移傳感器的引入

（1）方法本質：利用激光三角測量法或激光共焦原理。激光束聚焦于被測表面，通過接收反射光斑位置的變化，計算傳感器到表面的距離。

（2）精度提升原因解析：

消除接觸誤差：完全非接觸，徹底規避了機械壓力導致的形變問題和對硅鋼片絕緣涂層的潛在損傷風險。

高采樣率：每秒可進行成千上萬次測量，數據密度遠高于手動方法。

單點精度提升：在理想表面（潔凈、高反射率）條件下，單點重復測量精度顯著優于機械方法。

（3）新的局限與因果：

表面依賴性：硅鋼片表面的粗糙度、氧化程度、絕緣涂層特性（顏色、光澤度）會顯著影響激光反射率和光斑質量。深色或粗糙表面可能導致信號弱或跳點。

點掃描的限制：雖然單點測量快，但構建完整氣隙面分布圖仍需逐點掃描，速度受限。對于復雜裝配狀態下的深槽或遮擋區域測量困難。

數據處理挑戰：需配合精密運動機構（導軌、機器人）才能獲得多點數據，系統復雜度和成本顯著增加。

●  三維數字化革命：激光線掃描與結構光三維掃描

（1）方法本質：

激光線掃描：將單點激光擴展為一條激光線（或光帶），一次投射即可獲取被測物體表面一條輪廓線上密集的三維點云數據。通過物體移動或掃描頭移動，快速獲取完整三維形貌（搜索詞：3D laser scanning core gap）。

結構光三維掃描：將精心編碼（如格雷碼、正弦相移）的光柵圖案序列投射到物體表面。由多個攝像頭同步捕捉受物體表面形狀調制的變形光柵圖像，通過解相位算法精確重建出表面的三維坐標。

（2）精度飛躍與全面優勢解析：

全區域覆蓋：不再局限于離散點，而是瞬間捕獲整個被測區域（如鐵芯柱端面）數百萬個點的三維坐標，生成完整且連續的表面數字模型（點云或三角網格）。徹底解決代表性不足問題。

高精度細節捕捉：先進的光學系統、高分辨率相機和復雜的圖像處理算法（如亞像素邊緣提取、多頻相位解包裹）共同作用，即使面對硅鋼片邊緣的微觀起伏也能精準刻畫（搜索詞：high-resolution 3D measurement）。

消除主觀誤差：測量過程自動化（或半自動），結果完全由設備客觀生成，不受操作者技能或狀態影響。

強大的數據分析能力：獲得的點云數據可直接用于計算任意位置、任意方向的氣隙尺寸、平面度、波浪度等形位公差?？芍庇^展示氣隙分布云圖，定位最大值、最小值及異常點。

（3）核心價值：

為精確仿真提供輸入：真實的鐵芯端面三維形貌是進行電磁場（FEA）和結構-振動-噪聲（NVH）多物理場耦合仿真的關鍵邊界條件。仿真精度大幅提升。

過程控制與質量追溯：實現100%全檢或高比例抽檢，精確統計過程能力（CPK），建立完整的氣隙質量數據庫，支持問題追溯與工藝優化。

支持新材料應用：對表面更粗糙或更脆弱的非晶合金、納米晶合金鐵芯，非接觸測量是唯一可行的精密檢測手段。

3.精度提升的核心價值：微觀氣隙如何撬動宏觀性能

激光三維掃描提供的超高精度氣隙數據，其價值遠超“測量”本身，成為驅動設計、制造、仿真優化的核心數據引擎：

● 降低損耗 & 提升效率 (Search Volume High)： 精確掌握氣隙分布，使工程師能在仿真中更準確地預測鐵損（磁滯損耗、渦流損耗）和附加損耗（由氣隙不均勻引起的雜散損耗）。通過優化疊片工藝和夾緊結構，顯著降低空載損耗，直接提升變壓器能效水平，滿足日益嚴苛的國際能效標準（如IEC 60076-20, DOE (US), EU EcoDesign）。

● 抑制振動與噪聲 (Search Volume High)：

   不均勻氣隙是導致鐵芯磁致伸縮振動加劇和電磁力不平衡的關鍵誘因。三維掃描數據為NVH仿真提供精確的結構激勵輸入。優化氣隙均勻性、改善夾持力分布，可有效降低變壓器/電抗器的本體噪聲，滿足居民區、醫院等敏感區域的嚴苛噪聲限值（如IEC 60076-10）。

● 優化設計裕度 & 降低成本：

告別“模糊設計”?；谡鎸嵉母呔葰庀稊?shù)據，設計師能更精確地計算所需的磁勢、線圈安匝數等關鍵參數，減少不必要的設計裕度，避免材料過度使用（如銅線、硅鋼片），實現輕量化和降本。

● 提升可靠性與壽命：

有效控制氣隙過大或局部集中問題，降低鐵芯邊緣區域的磁通密度飽和風險，減少局部過熱點。提升設備長期運行的穩定性和預期壽命。

表1：變壓器鐵芯氣隙測量技術對比與發展

結語

現代激光三維掃描技術標志著變壓器鐵芯氣隙測量從“管中窺豹”邁向“全局掌控”。它為工程師提供了透視鐵芯微觀世界的強大工具，使曾經模糊的設計參數變得精確可視。

當測量精度突破微米壁壘，變壓器設計便不再依賴寬泛的安全裕度，制造過程得以擺脫對熟練工人的經驗依賴，每一瓦損耗的降低、每一分貝噪音的消除都建立在可測量、可分析、可優化的精確數據之上。
