油浸式變壓器防爆設計要點：壓力釋放閥和瓦斯繼電器如何協同工作？

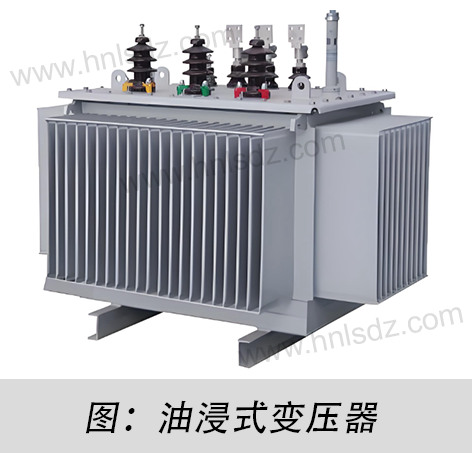

在全球電力基礎設施中，油浸式變壓器因其出色的絕緣性能和散熱能力而被廣泛應用。然而，內部故障可能導致壓力急劇升高和絕緣油分解，存在嚴重爆炸風險。國際電工委員會(IEC)和IEEE標準都強調了防爆系統對變壓器安全運行的重要性。本文將深入解析壓力釋放閥和瓦斯繼電器這兩大核心防爆組件的工作原理、協同機制及設計要點，幫助電力工程師和運維人員全面理解這一關鍵安全系統。

1.油浸式變壓器的內部故障與防爆需求

● 變壓器內部故障類型及后果

油浸式變壓器內部故障主要分為兩類：電氣故障和熱故障。電氣故障包括繞組匝間短路、層間短路和對地短路；熱故障則包括鐵芯局部過熱、油路堵塞導致的散熱不良等。根據IEEE C57.12.00標準，這些故障會產生如下連鎖反應：

表1：變壓器內部故障類型及其物理效應

● 氣體生成動力學分析

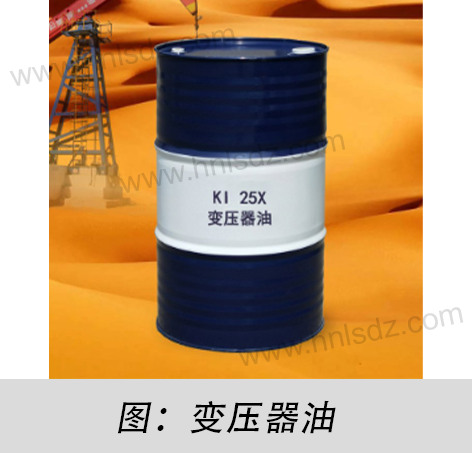

絕緣油(通常為礦物油)在故障條件下的分解遵循阿倫尼烏斯方程：

k = A·e^(-Ea/RT)

其中：

?k：反應速率常數

?A：頻率因子(取決于油品，典型值10^12~10^14 s^-1)

?Ea：活化能(礦物油約210kJ/mol)

?R：理想氣體常數(8.314 J/mol·K)

?T：絕對溫度(K)

該方程表明，溫度每升高10°C，反應速率增加約2倍。當故障點溫度超過500°C時，可在幾分鐘內產生數立方米的氣體。

2.壓力釋放閥：瞬態過壓的第一道防線

● 工作原理與機械設計

壓力釋放閥(PRD)采用彈簧-膜片機構，其開啟壓力P_open由下式?jīng)Q定：

P_open = (F_spring - F_preload)/A_seal

其中：

?F_spring：彈簧力(N)

?F_preload：安裝預緊力(N)

?A_seal：密封面積(m2)

典型設定值為70±5kPa(根據IEC 60076)，該值低于箱體承受極限(通常為140kPa)但高于正常工作壓力(<35kPa)。

● 關鍵性能參數與選型

表2：壓力釋放閥性能對比(基于IEEE Std C57.12.10)

注：Cv值定義為在1psi壓差下每分鐘流過60°F水的加侖數，反映泄壓能力

3.瓦斯繼電器：氣體監測的精密衛士

● 雙浮子結構工作機制

現代瓦斯繼電器采用磁力耦合浮子技術，包含：

?上浮子：響應油流速度(觸發報警，通常整定在0.6-1.2m/s)

?下浮子：響應氣體積累量(觸發跳閘，一般設定為250±50mL)

氣體聚集速率dv/dt與故障嚴重程度呈正相關。當檢測到>12%/h的氣體增速時，應立即停運變壓器(依據IEC 60599導則)。

● 氣體色譜分析與故障診斷

瓦斯繼電器收集的氣體需通過杜瓦三角法(Duval Triangle)進行診斷：

%CH4 = [CH4]/([H2]+[CH4]+[C2H4]) × 100%
%C2H4 = [C2H4]/([H2]+[CH4]+[C2H4]) × 100%

典型故障對應區域：

?PD(局部放電)：CH4 >70%

?T1(低溫過熱)：CH4 30-70%，C2H4 <15%

?T2(中溫過熱)：C2H4 15-50%

?T3(高溫過熱)：C2H4 >50%

4.協同工作機制與系統集成

油浸式變壓器的防爆安全依賴于壓力釋放閥（PRD）與瓦斯繼電器（Buchholz Relay）的時序協同與空間互補。兩者通過精確的物理響應特性和安裝布局，構建了從早期預警到緊急泄壓的完整防護鏈條。以下是其協同工作的詳細機制：

● 故障響應的時序邏輯

1 故障響應的時序邏輯（按毫秒-分鐘級分段）

關鍵協同邏輯：PRD針對壓力突變（物理沖擊），瓦斯繼電器針對氣體積累（化學變化）。電弧故障時PRD為第一防線，過熱故障時繼電器率先響應，兩者覆蓋不同時間常數的故障模式。

● 空間布置的工程規范（基于IEC 60296與IEEE C57.12.00）

安裝位置的物理關系直接影響協同效果，需滿足以下剛性約束：

- 高程配合

瓦斯繼電器必須安裝在儲油柜與油箱之間的連接管上，且管路傾斜角≥5°（歐洲要求≥7°）。

原因：確保氣泡沿斜坡單向聚集至繼電器氣室，避 免油至繼電器氣室，避免油流擾動導致誤判

- 壓力波隔離

PRD噴口與繼電器距離≥1.8m，且噴流方向偏離繼電器45°以上。

原因：PRD動作時噴射氣流速度可達80m/s，近距離會干擾繼電器浮子位置

- 油流動力學設計

Qmin=0.26×D2.5(L/min)

其中D為連接管內徑，最小流量Q_min需>25L/min

原因：保證低速油流可推動上浮子油流可推動上浮子，但不超過繼電器耐受極限（通常<150L/min）

● 系統級聯保護驗證（故障案例模擬）

以繞組匝間短路為例說明協同過程：

- t=0s：短路點溫度驟升>1000°C，油分解產生H?、C?H?等氣體

- t=15s：氣泡上升至繼電器，聚集速率達50mL/s（超閾值10倍） → 下浮子下沉觸發跳閘信號

- t=18s：斷路器未動作（失效場景），短路持續引發壓力激增

- t=18.2s：箱體壓力突破70kPa → PRD膜片破裂泄壓

- t=30s：PRD泄放高溫油氣混合物（避免爆炸）

- t=5min：運維人員通過繼電器氣室取樣，色譜分析確認故障類型

結語

現代油浸式變壓器的防爆系統已發展為多物理量監測、多層級保護的智能安全體系。通過深入理解壓力釋放閥與瓦斯繼電器的協同機制，運維人員能更有效地預防變壓器爆炸事故。建議用戶定期進行：

1.PRD動作測試(每年一次，含密封性檢查)

2.瓦斯繼電器功能驗證(每半年一次氣體積累測試)

3.聯合動作模擬(每?jī)赡暌淮稳到y(tǒng)測試)

這些措施不僅符合IEC 60599和IEEE C57.104的預防性維護要求，更能顯著提升變壓器的運行可靠性和使用壽命。
