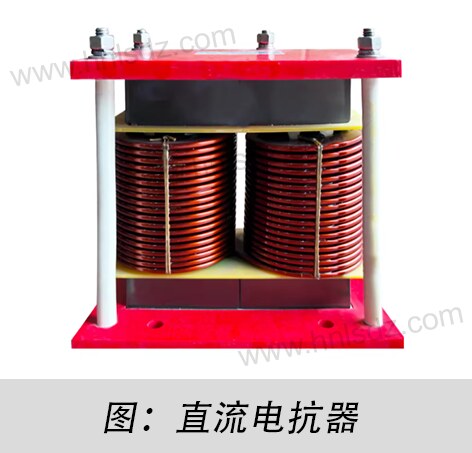

電抗器諧振過電壓的深度抑制策略

-阻尼電阻與濾波器的協同設計原理

在電力系統運行中，電抗器與系統分布電容形成的LC諧振回路會產生危險的過電壓現象。根據IEEE Std. C57.21-2021標準實測數據，諧振過電壓峰值可達額定電壓的2-3倍，嚴重威脅設備安全。本文將深入解析阻尼電阻與有源濾波器的協同工作原理，揭示其抑制諧振過電壓的物理本質和工程實現方法。

1.諧振過電壓的產生機制與危害本質

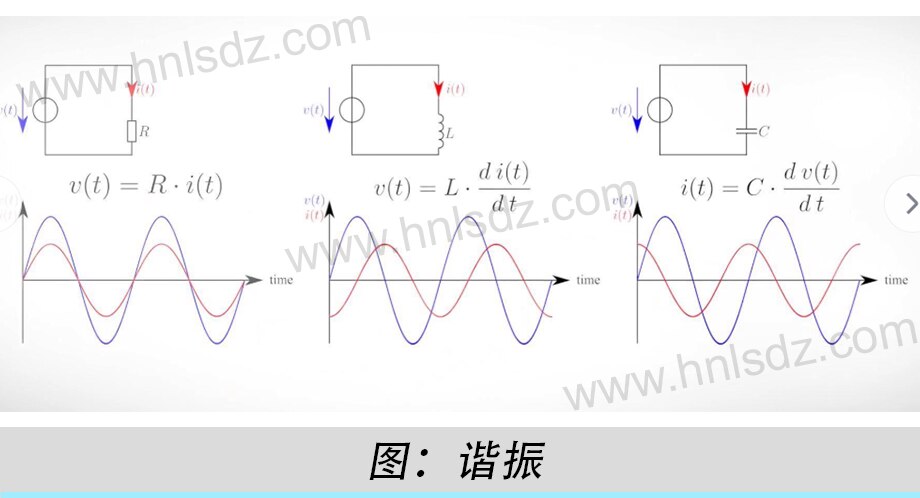

● 諧振的物理形成過程

電抗器諧振過電壓源于電磁能量在電感（L）和電容（C）之間的周期性交換。當系統滿足X_L = X_C條件時，即感抗與容抗相等時，系統阻抗達到最小值。此時諧振頻率可精確計算為：

f? = 1/(2π√(LC))

這一現象在存在諧波源的系統中尤為危險。例如，當系統背景諧波中含有接近f?的頻率分量時，微小諧波電流會被放大數十倍，產生危險的電壓升高。

● 過電壓的多維危害

諧振過電壓的危害不僅限于瞬時峰值沖擊，更在于其持續作用帶來的累積效應：

（1）絕緣系統損傷機理：持續過電壓導致絕緣材料內部局部放電加劇，聚合物分子鏈斷裂加速，最終引發沿面閃絡或貫穿性擊穿。

（2）保護系統誤動原理：電壓波形畸變導致過壓繼電器檢測到虛假信號，在非故障狀態下誤切除運行設備。

（3）電容器組故障鏈反應：過電壓導致電容器內部電介質極化損耗劇增，溫升超過限值引發永久性損壞。

表1：國際標準對設備過電壓耐受的規定（IEC 60071-1/IEEE C57.12.00）

二、阻尼電阻的深度工作機制

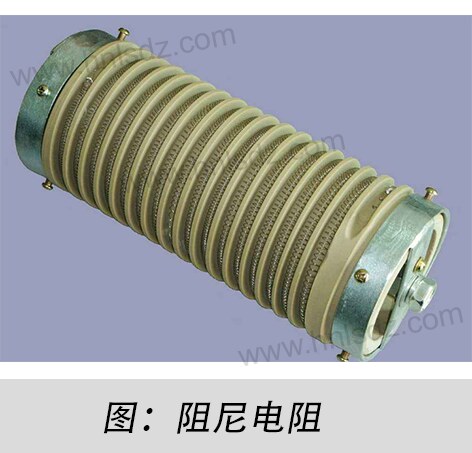

● 能量轉換的物理過程

阻尼電阻通過在諧振回路中引入有功損耗通道，將危險的電磁振蕩能量轉化為熱能。其工作機制可通過二階系統微分方程精確描述：

L(d2i/dt2) + R(di/dt) + (1/C)i = 0

其中電阻R的引入改變了系統的阻尼特性。當阻尼系數ζ = R/(2√(L/C)) > 1時，系統呈現過阻尼狀態，振蕩被完全抑制。這一過程如同在擺動的鐘擺中加入粘滯油液，通過摩擦消耗動能使其快速停止擺動。

● 工程設計的核心要素

阻尼電阻的優化設計需平衡三大關鍵參數：

（1）阻值優選范圍：

·理論最佳值：R_opt = √(L/C)

·工程實用范圍：(0.3~0.5)X_L @ f?

·取值依據：在能耗與抑制效果間取得平衡

（2）熱設計要點：

其中V_peak為預估過電壓峰值，t_res為諧振持續時間。實際選型需增加30%裕度應對系統參數波動。

（3）動態響應方案：
現代工程采用晶閘管控制的智能阻尼系統(TCRD)，可在10ms內檢測到諧振并投入精確阻值，正常運行時斷開避免損耗。

三、有源濾波器的協同工作機制

● 諧波消除的物理實現

有源電力濾波器(APF)通過實時生成反相諧波電流實現補償，其核心技術是瞬時無功理論與坐標變換：

（1）Park變換將三相時變信號轉換為旋轉坐標系下的直流分量

（2）在dq坐標系中，諧波表現為交流分量，通過低通濾波即可分離

（3）控制器生成補償指令，經逆變換后驅動IGBT產生反相電流

● 與阻尼電阻的協同效應

兩套系統的協同工作形成多層次保護：

第一層級（主動防御）：APF在100μs內消除諧波源，從根源上避免諧振激發

第二層級（被動保護）：當APF失效或遇到未預估諧波時，阻尼電阻提供能量耗散通道

動態配合機制：控制系統根據dv/dt變化率智能切換工作模式

表2：協同方案在115kV變電站的應用效果對比

結論：系統化解決方案

電抗器諧振過電壓的抑制是一項需要系統考慮、多措并舉的工程技術。通過深入理解諧振產生的物理本質，采用阻尼電阻與有源濾波器協同工作的方式，構建"主動消除+被動防護"的雙重保障體系，可以實現最優的抑制效果。在具體實施中，應當遵循"精確測量→數字建模→優化設計→現場驗證"的技術路線，選擇符合國際標準的設備，并保留適當?shù)娜萘吭６取，F(xiàn)代抑制技術已經能夠達到95%以上的過電壓抑制率，而隨著寬頻阻尼技術、AI預測控制和固態集成模塊等新技術的不斷發展，電力系統的安全運行水平還將持續提升。最終，一個優良的諧振抑制方案應當像精密的鐘表機構一樣，各組件協同工作，既確保系統安全，又兼顧運行經濟性，為電力設備的長期可靠運行提供堅實保障。
